Les objectifs grand format

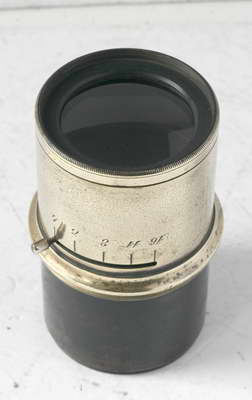

Diaphragme à iris, probablement fin du XIXeme. Focale importante +/- 300mm, ouverture probable au alentour de F=4. 4 lentilles en 3 groupes. C'est une optique à portrait. Couvre le 9x12cm.

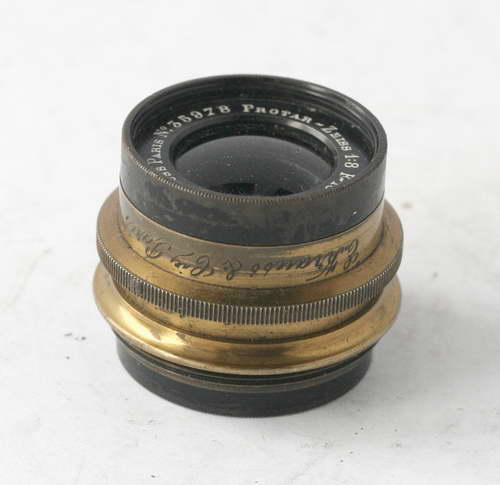

Un des premier anastigmat réalisé, au alentour de 1890. Fabriqué en France, sous licence Zeiss par les établissement Krauss. 6 lentilles en 2 groupes. C'est un objectif généraliste. Couvre largement le format 9x12cm et même le 13x18. Objectif extrêmement compact.

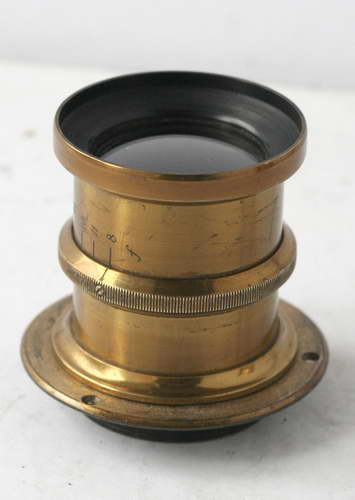

Objectif d'entrée de gamme pour chambre 13x18, 4 lentilles en 2 groupes symétriques en verres ordinaires. Diaphragme à iris, fin du XIXeme siècle.

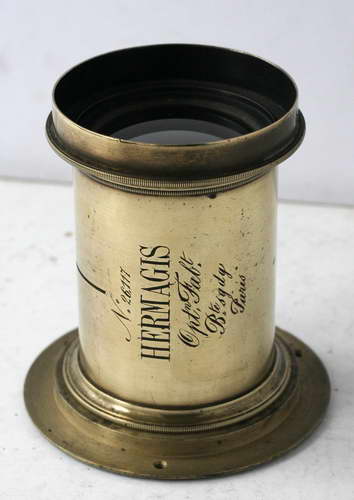

Hermagis Aplanat N°5 360mm

Objectif à vanne des années 1870-80 couvrant le 24x30cm, ouverture probable de F=8. C'est à l'époque une optique haut de gamme, contrairement à celle de gauche.

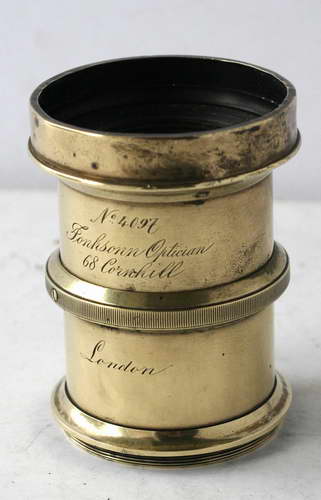

Aplanat Johnson londre +/- 200 mm

Couvre le format 18x24, probablement tardif comme le diaphragme à iris l'indique, fin du XIXeme.

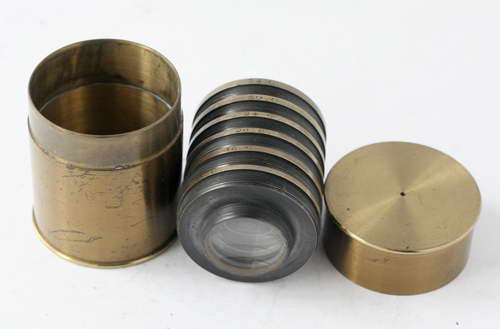

Lentilles se combinant ensemble pour donner un objectif dont la focale est la moitié du total des 2 groupes et l'ouverture le double de celle d'un groupe seul. Les combinaisons permettait d'accéder à différentes focales plus économiquement. Il me manque le fut central avec son système de diaphragme. Origine probablement Française. Année 1880. Diamètre du pas de vis de 50mm.

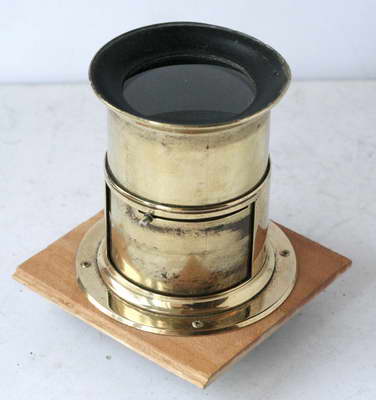

Objectif à portrait sans marque type Petzval Focale 180mm +/- Couvre le 6x9 et probablement le 9x12. Tardif comme le diaphragme à iris l'indique, fin du XIXeme.

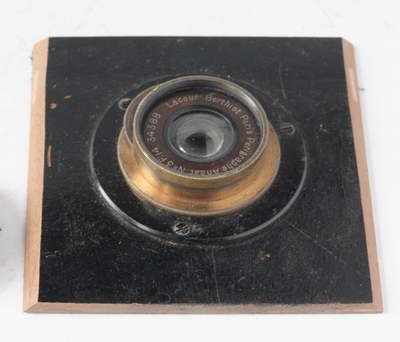

Couvre le 18x24, angle de 100°. C'est le représentant d'une série s'étalant des années 1870 jusqu'au début du XXeme siècle. 4 lentilles en 2 groupes.

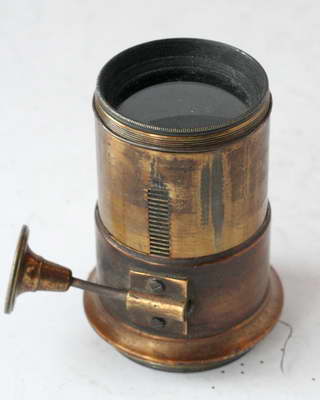

Petzval 3

Objectif de lanterne magique, sans diaphragme.

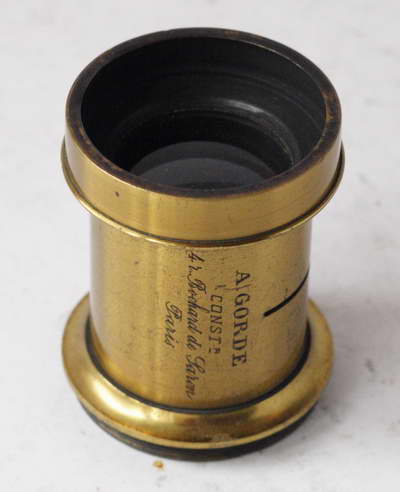

Fabriqué à Paris par A. Gorde, constructeur, 4 rue bochard de Saron (9eme). Aplanat à vanne classique, fin du XIXeme. Focale 180mm, ouverture probable f=8, couvre le 13x18.

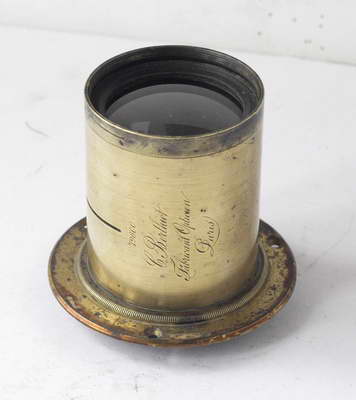

Aplanat Berthiot N°4

Aplanat ancien à vanne de la maison Berthiot, antérieur à 1880. Focale au alentour de 180mm, ouverture =8, couvre le 13x18, voire le 18x24 diaphragmé.

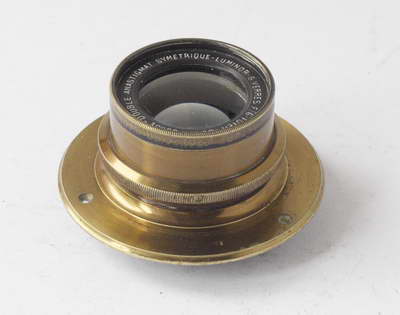

Manufrance Luminor 180mm f=6

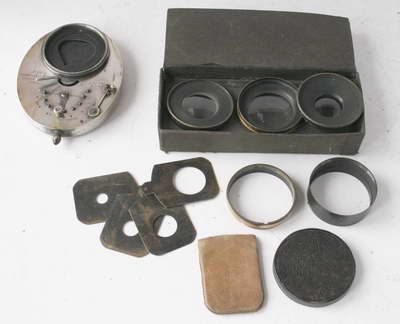

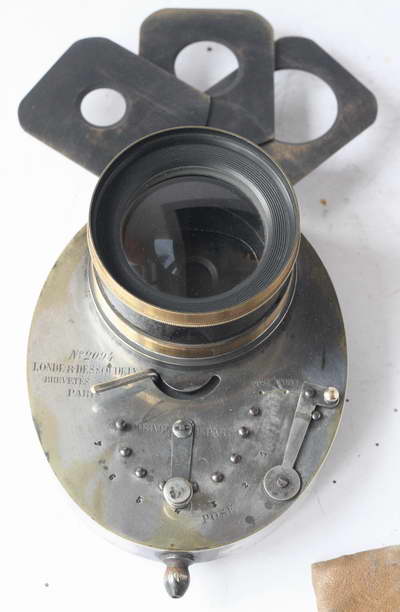

Trousse d'objectif à trois lentilles sur un obturateur Lalonde et dessoudex. 1889.

Vue avec l'objectif longue focale à gauche. Toutes les lentilles sont composées de 2 verres collés. Ce ne sont pas des anastigmats. Couverture du format 13x18, accompagne une chambre Mackenstein.

Petzval sans nom Diaphragme à iris, probablement fin du XIXeme. Focale importante +/- 300mm, ouverture probable au alentour de F=4. 4 lentilles en 3 groupes. C'est une optique à portrait. Couvre le 9x12cm.	Zeiss Krauss Protar 135mm 8 Un des premier anastigmat réalisé, au alentour de 1890. Fabriqué en France, sous licence Zeiss par les établissement Krauss. 6 lentilles en 2 groupes. C'est un objectif généraliste. Couvre largement le format 9x12cm et même le 13x18. Objectif extrêmement compact.
Aplanat F=8 sans marque, focale +/- 150mm Objectif d'entrée de gamme pour chambre 13x18, 4 lentilles en 2 groupes symétriques en verres ordinaires. Diaphragme à iris, fin du XIXeme siècle.	Hermagis Aplanat N°5 360mm Objectif à vanne des années 1870-80 couvrant le 24x30cm, ouverture probable de F=8. C'est à l'époque une optique haut de gamme, contrairement à celle de gauche.
Aplanat Johnson londre +/- 200 mm Couvre le format 18x24, probablement tardif comme le diaphragme à iris l'indique, fin du XIXeme.	Trousse sans barillet et sans marque, lentilles entre 13 et 34 cm Lentilles se combinant ensemble pour donner un objectif dont la focale est la moitié du total des 2 groupes et l'ouverture le double de celle d'un groupe seul. Les combinaisons permettait d'accéder à différentes focales plus économiquement. Il me manque le fut central avec son système de diaphragme. Origine probablement Française. Année 1880. Diamètre du pas de vis de 50mm.
Objectif à portrait sans marque type Petzval Focale 180mm +/- Couvre le 6x9 et probablement le 9x12. Tardif comme le diaphragme à iris l'indique, fin du XIXeme.	Lacour Berthiot périgraphe 120mm Anastigmat N°3 F=14 Couvre le 18x24, angle de 100°. C'est le représentant d'une série s'étalant des années 1870 jusqu'au début du XXeme siècle. 4 lentilles en 2 groupes.
Petzval 3 Objectif de lanterne magique, sans diaphragme.	Aplanat Gorde N°3 Fabriqué à Paris par A. Gorde, constructeur, 4 rue bochard de Saron (9eme). Aplanat à vanne classique, fin du XIXeme. Focale 180mm, ouverture probable f=8, couvre le 13x18.
Aplanat Berthiot N°4 Aplanat ancien à vanne de la maison Berthiot, antérieur à 1880. Focale au alentour de 180mm, ouverture =8, couvre le 13x18, voire le 18x24 diaphragmé.	Manufrance Luminor 180mm f=6 C'est un anastigmat distribué par la Manufacture Française d'armes et de cycles de Saint Étienne, au début du XXeme siecle. 6 verres en 2 groupes, couvre le 13x18.
Trousse d'objectif à trois lentilles sur un obturateur Lalonde et dessoudex. 1889. Vue avec l'objectif longue focale à gauche. Toutes les lentilles sont composées de 2 verres collés. Ce ne sont pas des anastigmats. Couverture du format 13x18, accompagne une chambre Mackenstein.
