Démontage d'un Helios 44-2

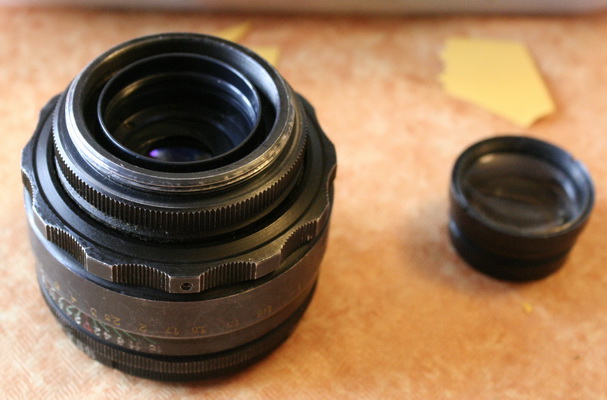

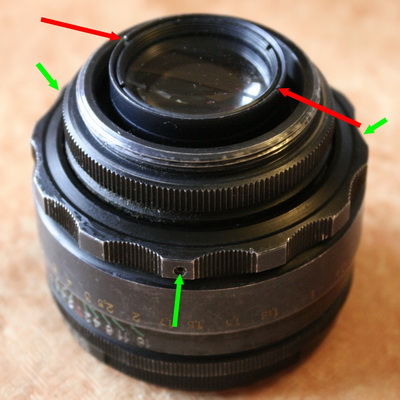

Démontage du groupe arrière: Dévisser avec un spanner le groupe en entier, les encoches sont marquée par les flèches rouges.
En vert les vis de maintient de la bague de mise au point.

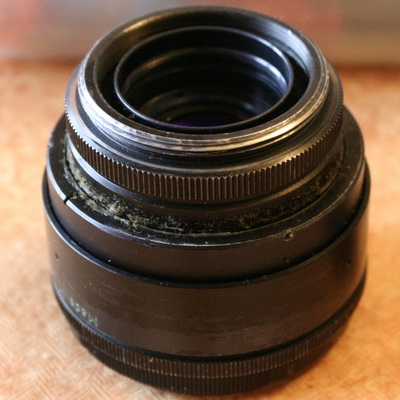

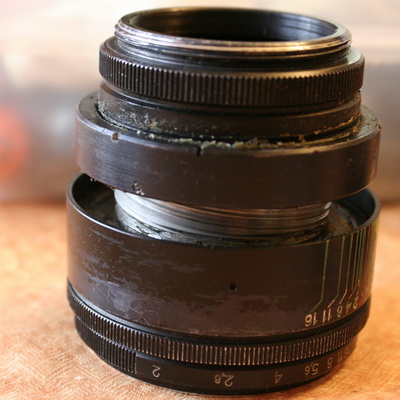

On peut retirer la bague de mise au point pour accéder à l'hélicoïde.

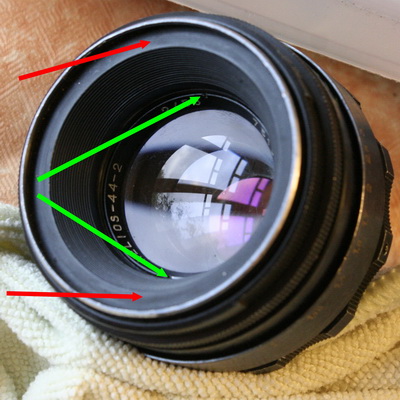

Démontage du groupe avant: La bague frontale (rouge) se démonte par friction, ce qui nécessite que le filet du filtre soit intact, sinon il faudra percer pour se constituer un point d'appuie.Ensuite les éléments optique sortent quand la bague (vert) est dévissée.

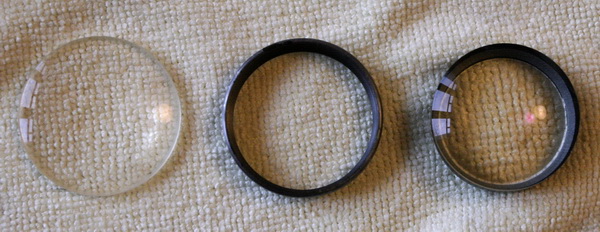

A gauche la lentille frontale, ensuite un anneau d'espacement et le groupe arrière.

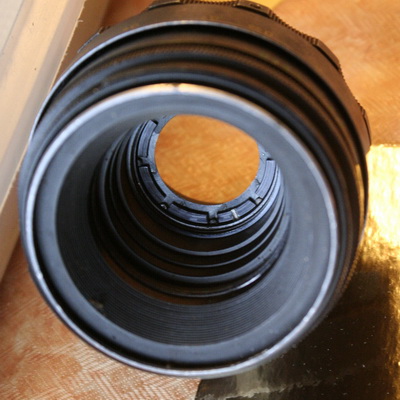

Voila le diaphragme dégagé, prêt à recevoir sa dose d'essence C pour nettoyer l'huile qui le gommait.
