Le démontage de cet objectif à pour finalité le dégommage de son obturateur.

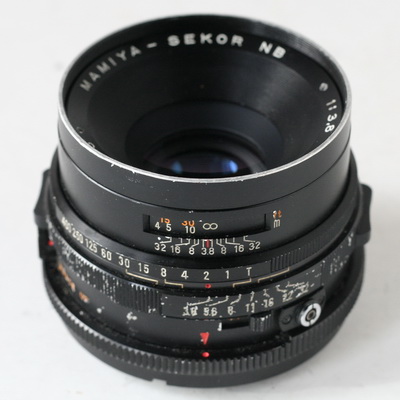

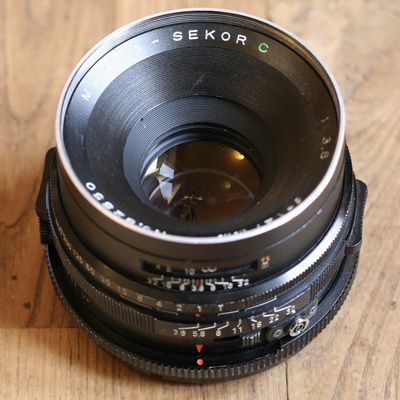

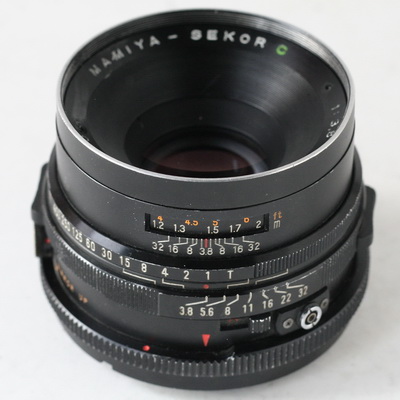

Voila deux exemple de cette optique, à gauche un Mamiya Sekor NB traité monocouche et à droite un modèle C multicouche plus tardif.

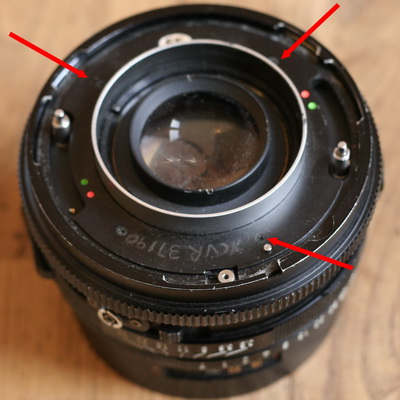

Dévisser les 3 vis à l'arrière.

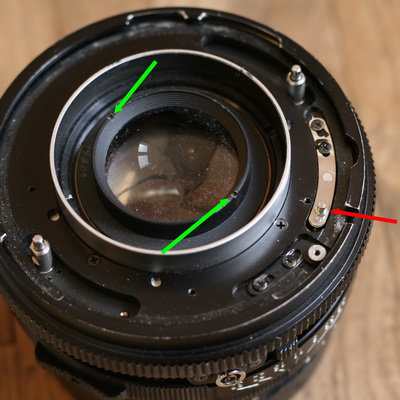

Avec un spanner retirer le bloc optique arrière. En rouge est signalé la commande du déclencheur. Un
autre anneau est situé en dessous, son retrait n'est pas obligatoire
pour l'opération prévue, sauf si l'extraction de l'obturateur est
prévu.

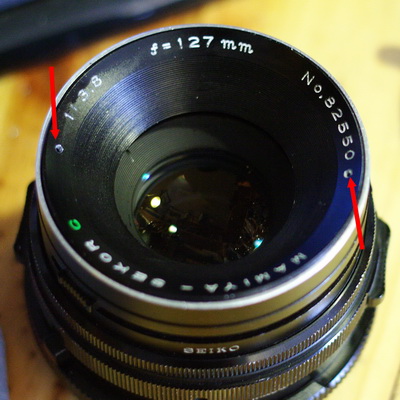

Pour
dévisser la couronne antérieure, la simple friction, normalement
suffisante, était impossible, vu l'age de l'optique. J'ai donc percé
deux petits trous pour permettre à mon spanner de prendre appui.

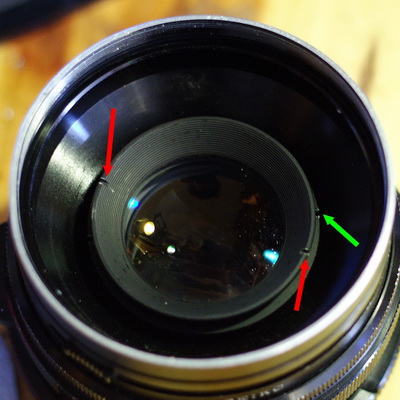

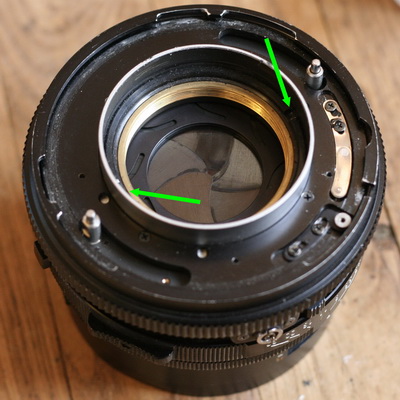

Avec
un spanner, le bloc optique antérieur se retire facilement (rouge), la
flèche verte matérialise le deuxième anneau qui fixe le fut avant. Son

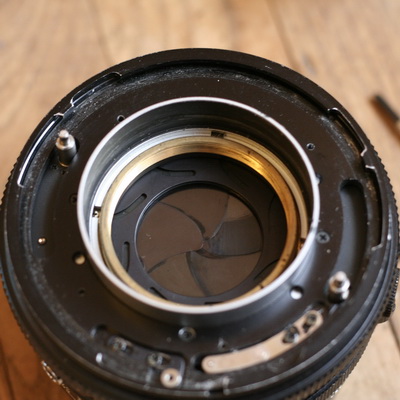

retrait permet d'extraire le bloc obturateur diaphragme.

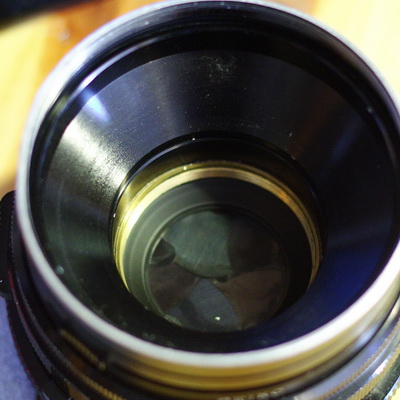

A ce stade un léger lavage à l'essence C des lames de l'obturateur on permis sa remise en route, sans avoir à noyer l'obturateur ce qui aurait obligé de refaire la lubrification des parties nécessitant celle-ci.
A ce stade un léger lavage à l'essence C des lames de l'obturateur on permis sa remise en route, sans avoir à noyer l'obturateur ce qui aurait obligé de refaire la lubrification des parties nécessitant celle-ci.
