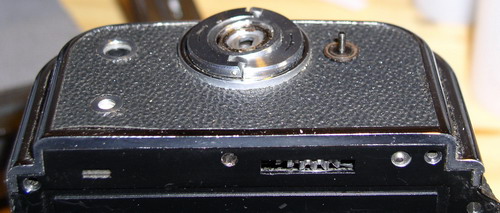

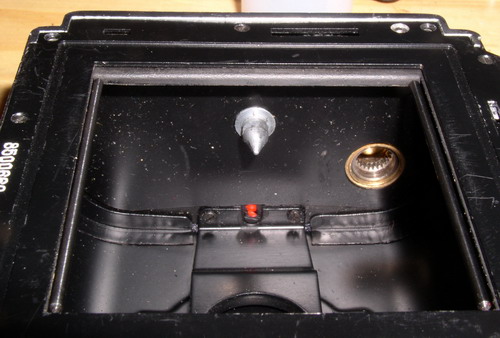

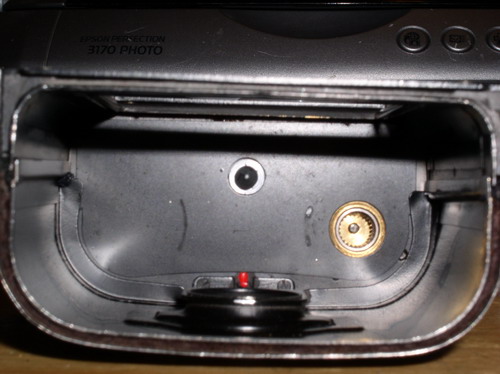

Ensuite dévisser les deux vis (rouge) situées sur la semelle du dos. (photo 4)

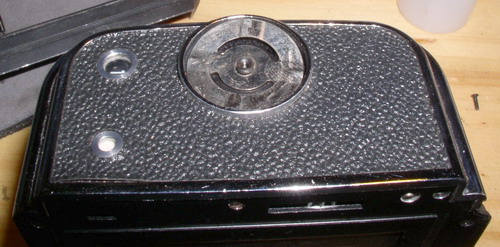

Décoller
la rondelle de cuirette située au centre de la manivelle d'avance de la
pellicule. Dévisser ensuite et retirer l'anneau ainsi que la rondelle
de feutre.

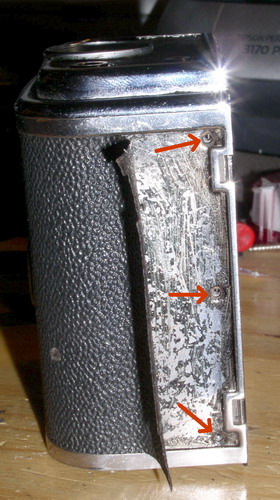

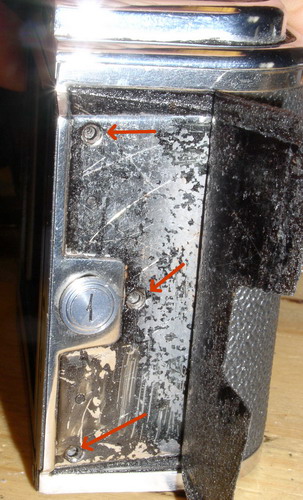

Décoller une partie de la cuirette sur les deux flancs et dévisser les 3 vis de chaque cotés.

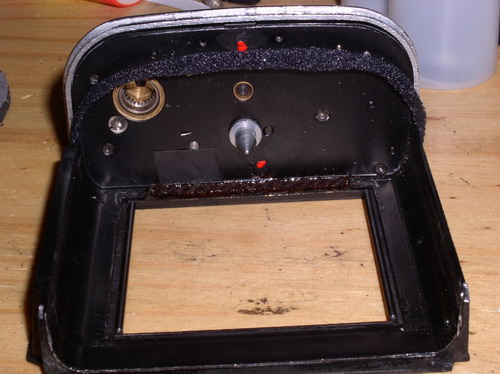

Mettre
la main à l'intérieur du dos et pousser vers l'extérieur
la partie courbe. Faire attention à bien repérer la position du joint
de mousse ou de laine (cela dépend de la date de fabrication). Une

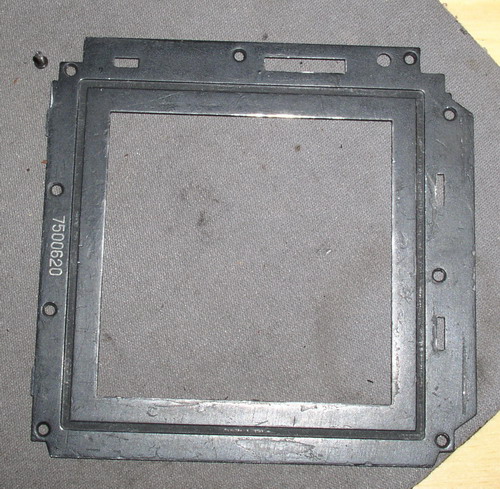

petite contre plaque noire va venir toute seule. La mettre de coté.

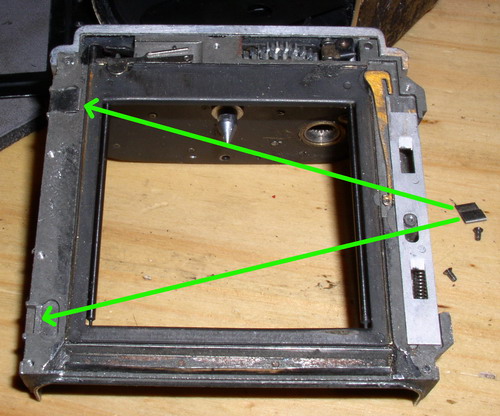

Si vous démontez la semelle (inutile dans notre cas) ne pas oublier les petites cales.

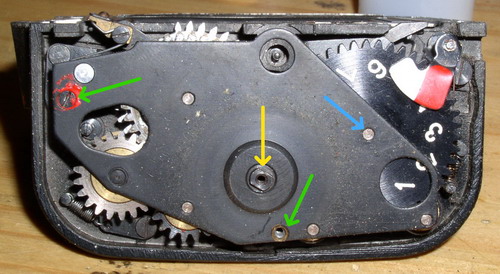

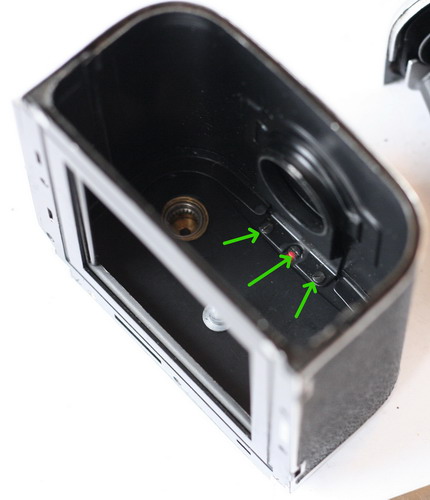

Pour démonter la plaque il faut dévisser les 2 vis (vertes)
sur le modèle 1975 plus la vis (bleu) du modèle 1985 qui remplace un
simple axe maintenu dans un trou sur la version précédente.

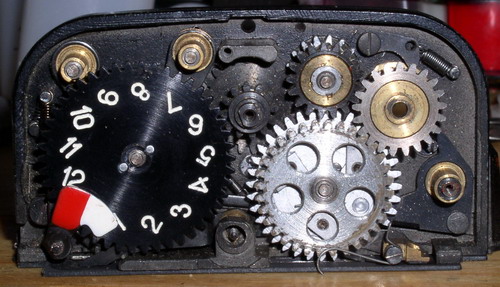

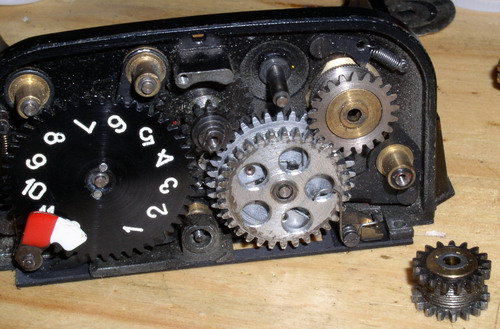

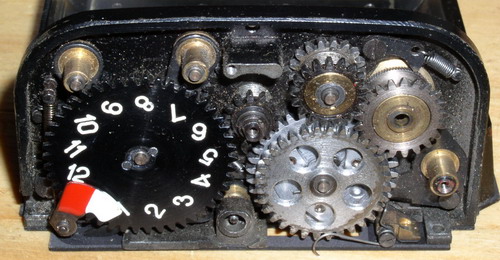

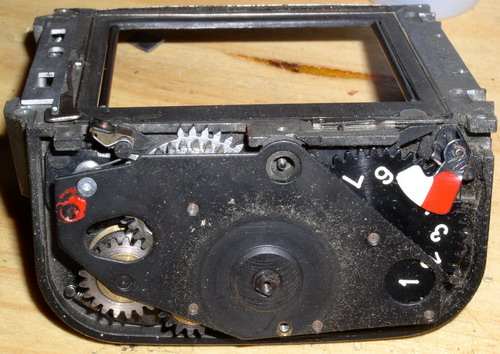

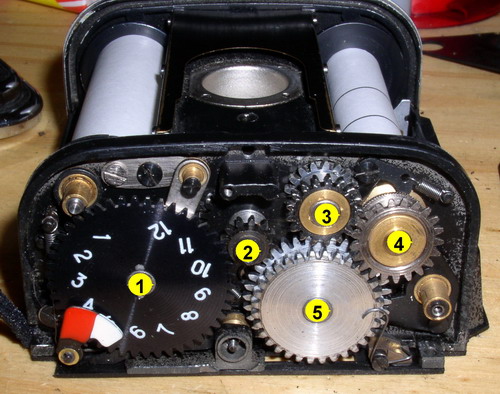

A
gauche le modèle 1985 et à droite celui de 1975. 1= Compteur de vue, 2=
axe d'avance manuelle de la pellicule, 3= double pignon avec un ressort
entre les deux,, 4= Pignon d'axe d'avance de la pellicule, 5=
transmission de l'armement depuis le boitier, devant ce pignon un
ressort est visible, celui qui maintient un ergot permettant au dos de
connaitre le statut armé ou non du boitier.
