Voila
un bien joli Vega 28B de 120mm en monture Kiev 88 qui est gommé et
atteint de champignons. En général je n'acquière pas d'optiques moisies
car retirer les champignons n'est pas toujours couronné de succès. Il
est fréquent que le traitement anti reflet soit endommagé voire le
verre attaqué par les champignons.

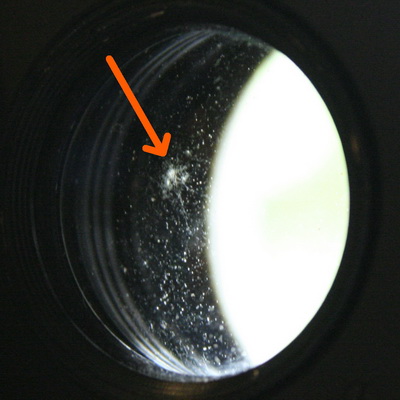

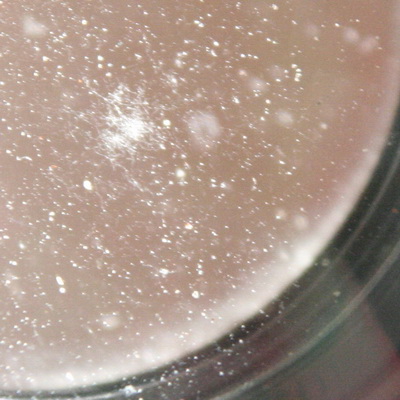

Voila un bel exemple d'une attaque isolée typique avec ses radicelles rayonnantes. Il ne faut pas tenir compte du nombre incroyable de poussières présent sur cet objectif.
Voila un bel exemple d'une attaque isolée typique avec ses radicelles rayonnantes. Il ne faut pas tenir compte du nombre incroyable de poussières présent sur cet objectif.

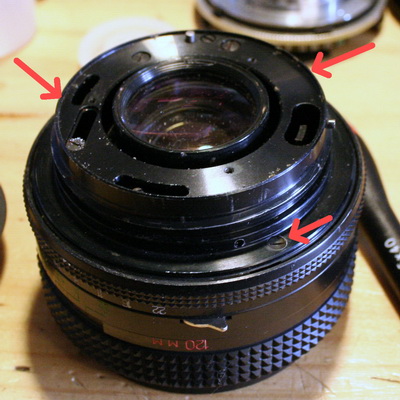

Dévisser le capot arrière grâce à trois vis qui permette de dégager la baïonnette qui sort elle aussi avec trois vis.

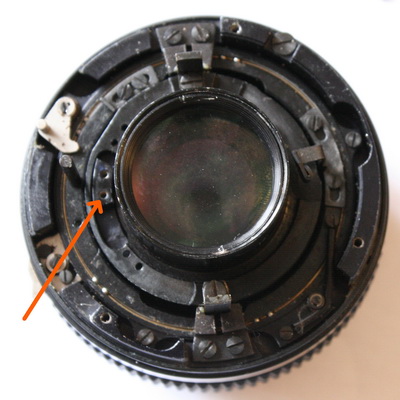

Vue
de l'arrière, bague de diaphragme retirée. Attention le cliquet du
diaphragme est assuré par 2 billes de 1,5mm de diamètre qu'il ne faut
pas perdre.

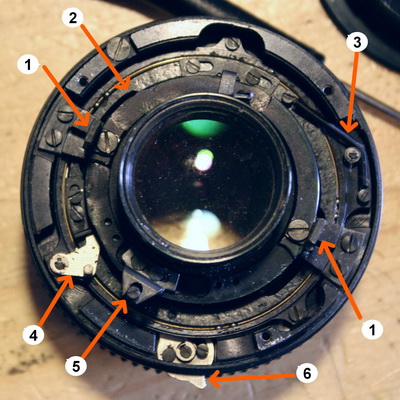

1- Rail de la rampe de mise au point
2-Bague rotative faisant jouer le diaphragme
3- Ressort de rappel de cette bague.
4- Transmission du diaphragme depuis la bague à l'anneau interne.
5- Commande de la pleine ouverture.
6- test de profondeur de champs
La photo suivante détaille la commande du diaphragme dont la commande de la pleine ouverture à été retirée.
1- Rail de la rampe de mise au point
2-Bague rotative faisant jouer le diaphragme
3- Ressort de rappel de cette bague.
4- Transmission du diaphragme depuis la bague à l'anneau interne.
5- Commande de la pleine ouverture.
6- test de profondeur de champs
La photo suivante détaille la commande du diaphragme dont la commande de la pleine ouverture à été retirée.

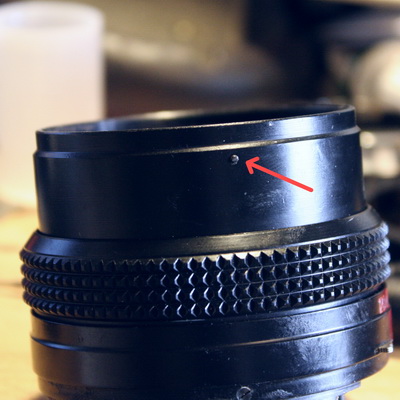

Dévissage
de la face avant par le retrait partiel de 3 vis minuscules située sur
le fut antérieur et qui empêche son dévissage manuel.

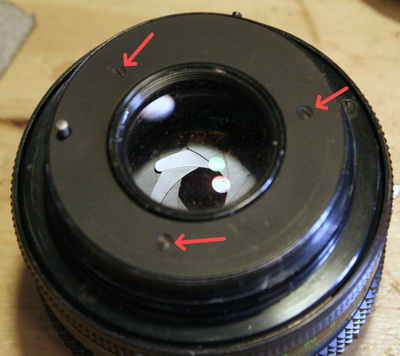

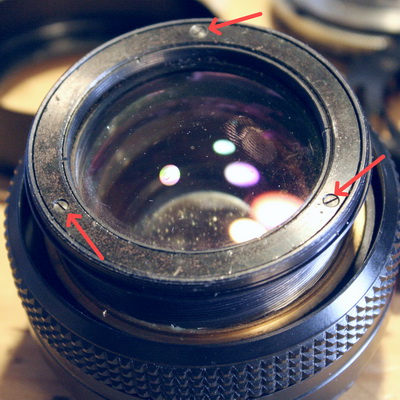

Ensuite il faut dévisser les trois vis situées autour de la lentille frontale, ce qui permet le dévissage manuel de tout le bloc optique.
Ensuite il faut dévisser les trois vis situées autour de la lentille frontale, ce qui permet le dévissage manuel de tout le bloc optique.

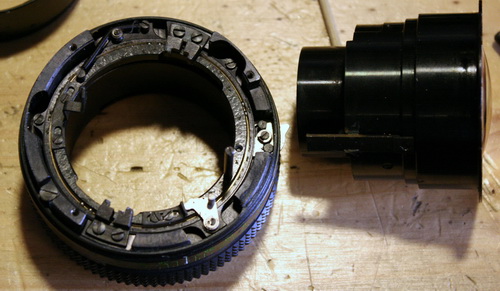

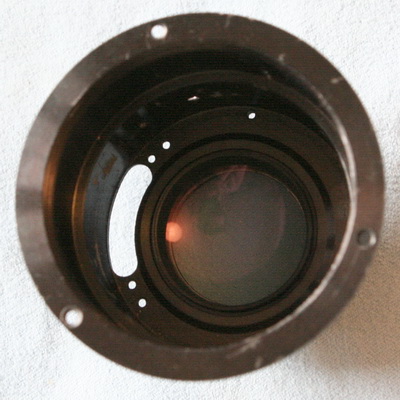

Voila ce que cela donne après retrait du bloc optique.

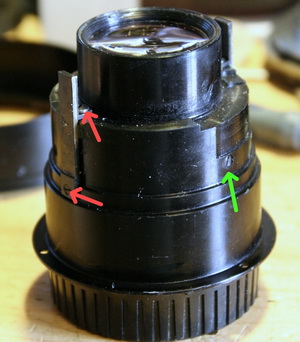

Pour désassembler le bloc optique pour accéder aux verres et au diaphragme, il faut retirer les deux rail de la rampe de mise au point, fixés chacun par 2 vis (flèches rouges). La flèche verte matérialise la vis fixant le bloc diaphragme au fut.
Pour désassembler le bloc optique pour accéder aux verres et au diaphragme, il faut retirer les deux rail de la rampe de mise au point, fixés chacun par 2 vis (flèches rouges). La flèche verte matérialise la vis fixant le bloc diaphragme au fut.

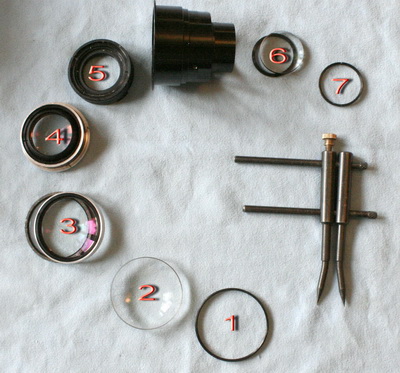

Les verres sont fixés par des anneaux à chaque extrémités. Ensuite chaque groupe est simplement empilé avec des cales.
1-Anneau de fixation frontal.
2- Lentille frontale.
3-Deuxième groupe et sa cale.
4-Troisième groupe et sa cale.
5-Diaphragme.
6- Dernier groupe et sa cale.
7-Anneau postérieur.
L'avant dernier groupe est solidaire du fut optique.
1-Anneau de fixation frontal.
2- Lentille frontale.
3-Deuxième groupe et sa cale.
4-Troisième groupe et sa cale.
5-Diaphragme.
6- Dernier groupe et sa cale.
7-Anneau postérieur.
L'avant dernier groupe est solidaire du fut optique.

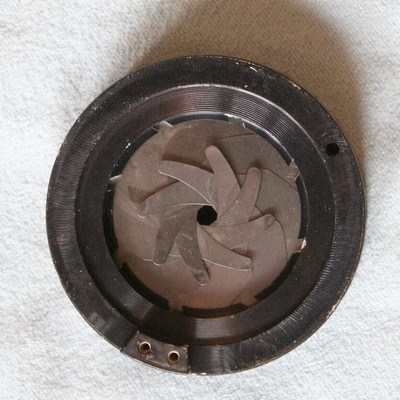

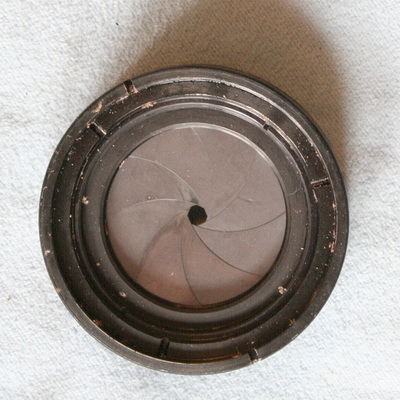

Diaphragme, face avant et arrière ouvert.

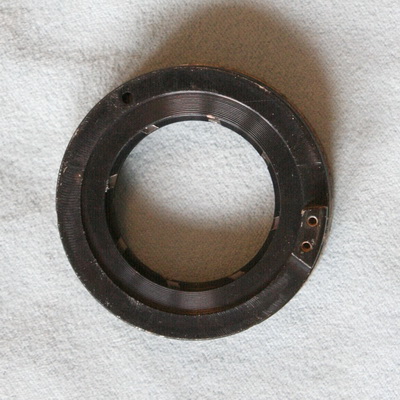

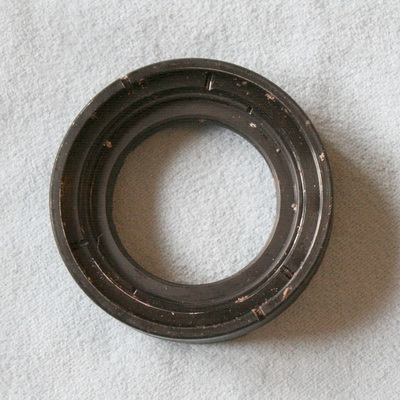

Diaphragme, face avant et arrière fermé.
Les lentilles ont bénéficies d'un nettoyage à l'alcool avec un chiffon microfibre, ce qui a fait disparaitre les moisissures.
Le diaphragme à subit un bain forcé dans l'essence C, ce qui lui à redonné de la vigueur.
Le diaphragme à subit un bain forcé dans l'essence C, ce qui lui à redonné de la vigueur.
