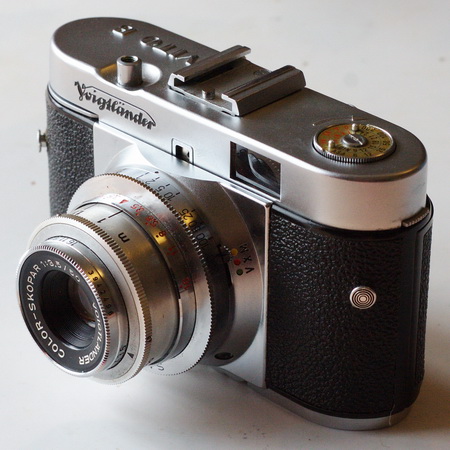

Voila un joli petit appareil qui me posait quelques soucis. En premier l'obturateur est bien lent, donc gommé et ensuite l'armement n'entraine plus le film.

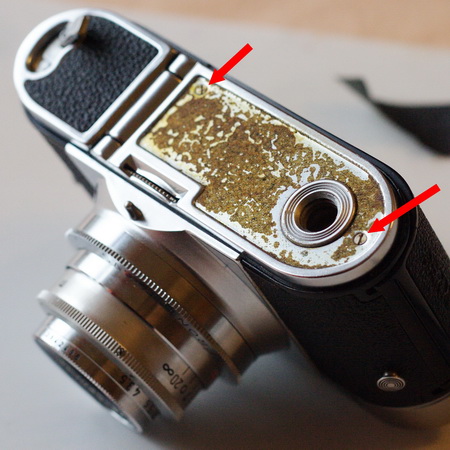

Pour accéder à l'obturateur il faut retirer les 2 vis situées sous la semelle, il faut évidement retirer la cuirette.

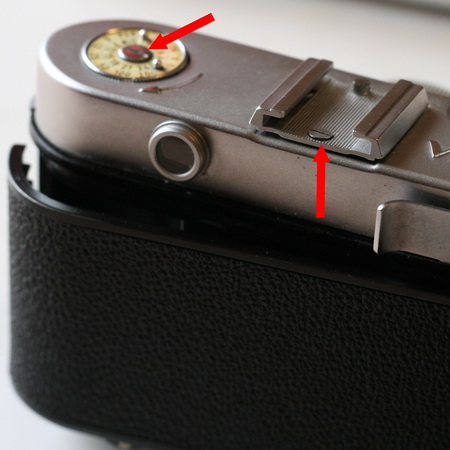

Dévisser la vis située à la base de la griffe flash, et aussi celle couvrant la manivelle de rembobinage.

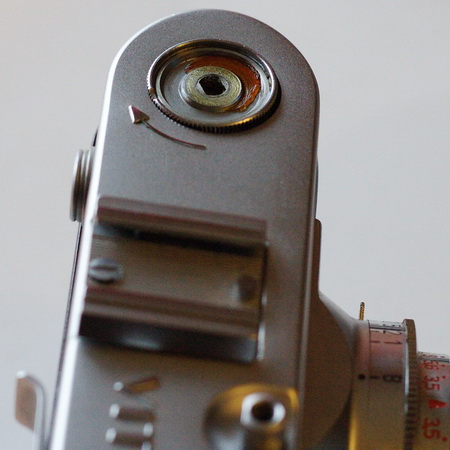

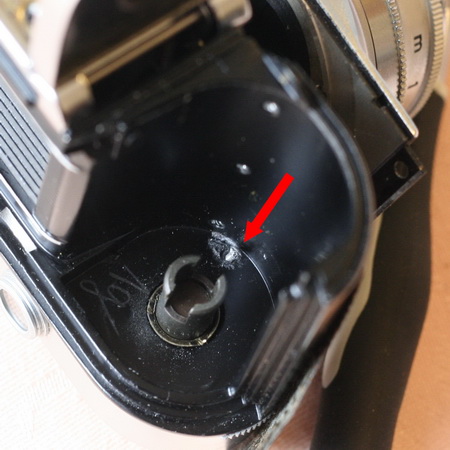

Retirer
la manivelle et de visser la petite vis située à l'intérieur, dans le
logement de la cartouche de film. A ce moment là, le capot peut
s'enlever.

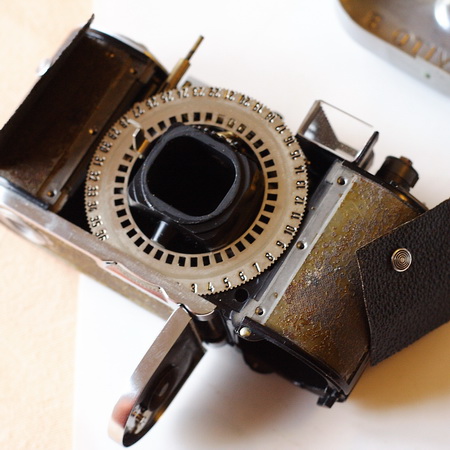

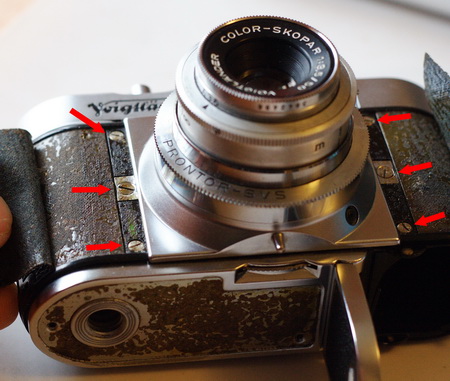

Dévisser
les 6 vis qui entoure le massif objectif, après avoir décollé la
cuirette. L'objectif se retire et dégage le cercle du comptage des
vues.

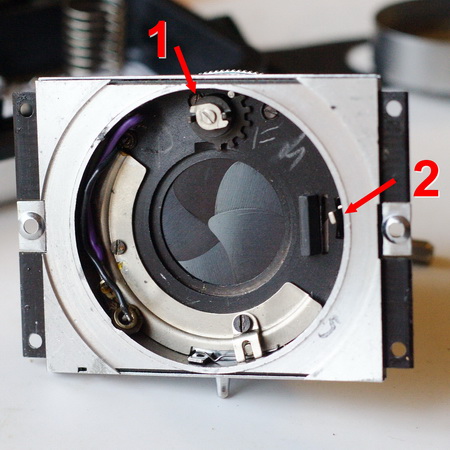

Voici la face arrière du massif d'objectif. En 1 l'engrenage d'armement et en 2 le déclencheur.

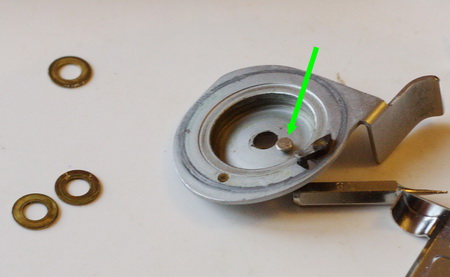

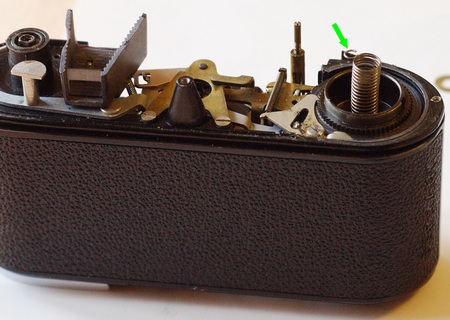

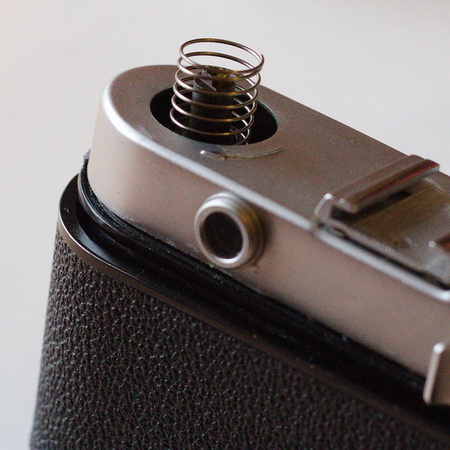

Le levier d'armement est ramené à sa position initiale par un gros ressort qui est pointé par la flèche verte. celle du levier montre l'endroit ou le ressort se clips. Il faudra donner au moins 5 tours à ce ressort pour lui redonner son rôle.

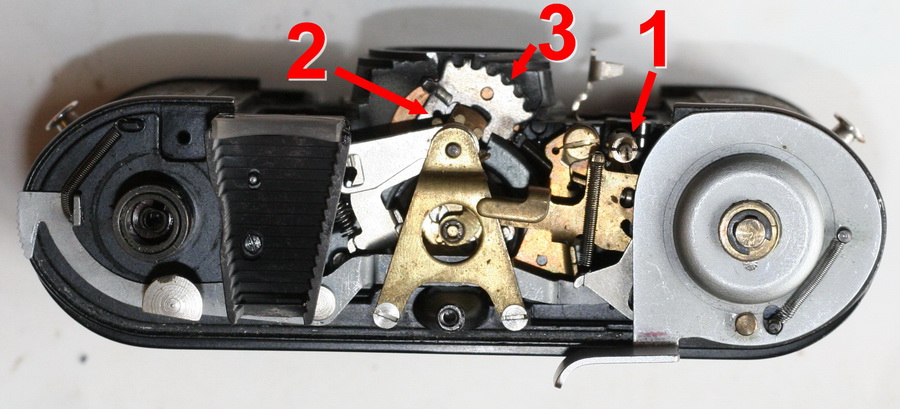

En 1 le déclencheur, en 2 l'engrenage d'entrainement du compteur de vue et en 3 celui de l'armement de l'obturateur.

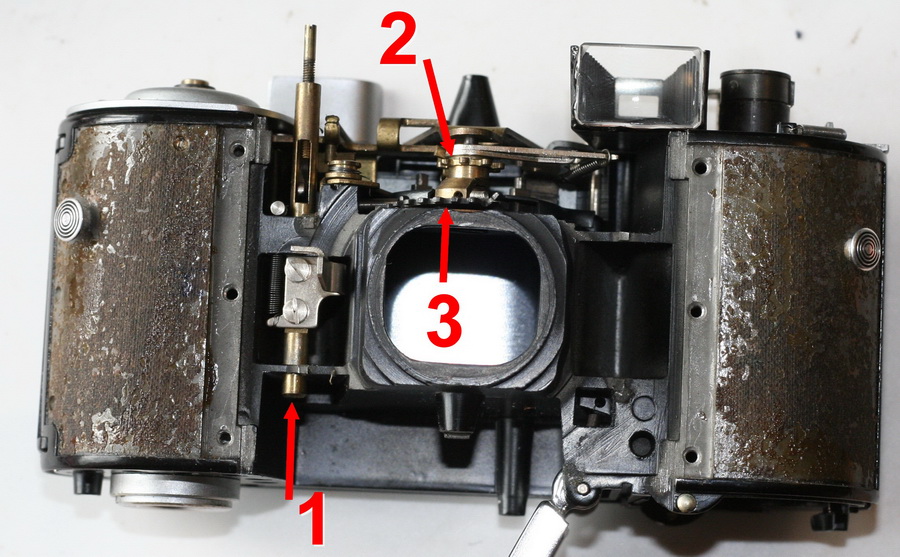

En 1 le déclencheur, en 2 l'engrenage d'entrainement du compteur de vue et en 3 celui de l'armement de l'obturateur.
Pour
terminer mon problème de non entrainement de la pellicule est du au
fait qu'il est impossible de tester l'appareil sans mettre un film, ce
sont les perforation qui arment l'obturateur, donc il marche ne fait
parfaitement après que son obturateur ai subit un petit bain dans de
l'essence C.
