Il faut dévisser
l'axe du levier d'armement et sortir toutes les rondelles en notant
l'ordre. Il n'est pas nécessaire de déposer le cercle du compteur de
vues. Il faut aussi dévisser la bobine de rembobinage en bloquant l'axe

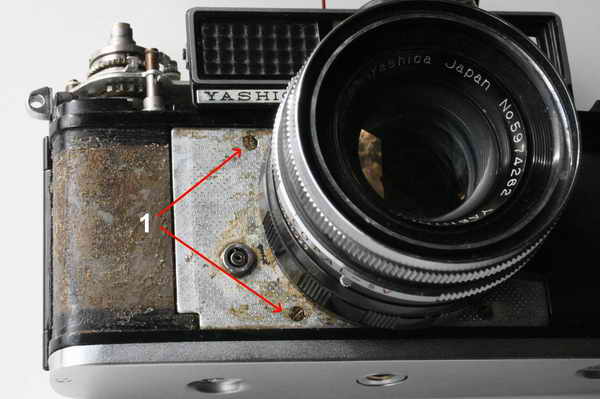

depuis l'intérieur. Pour finir il faut dévisser les 2 vis chromées
situées sur les cotés du capot. A ce stade ce capot s'enlève sans
soucis.

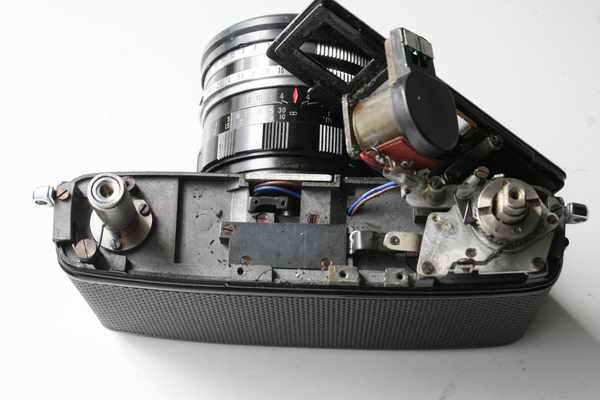

Mon
appareils étaient complètement
déréglé ainsi que sale. Il était donc
nécessaire d'accéder au télémètre.

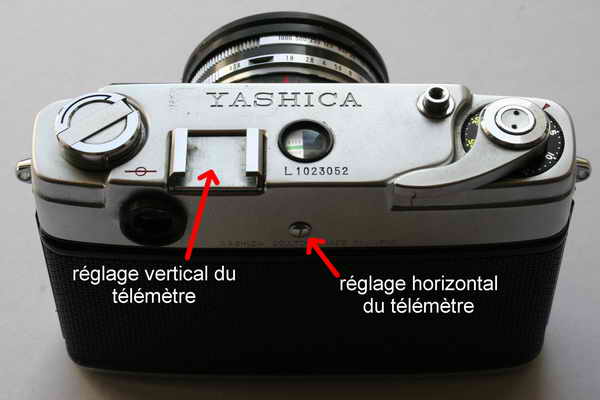

Le réglage de celui-ci par ses vis ne donnait pas de
superposition des images satisfaisantes, donc il fallait voir en

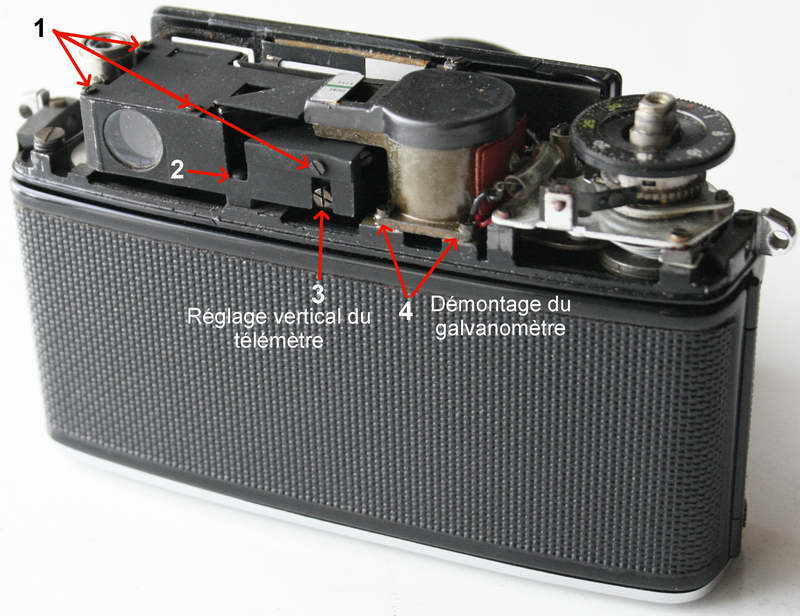

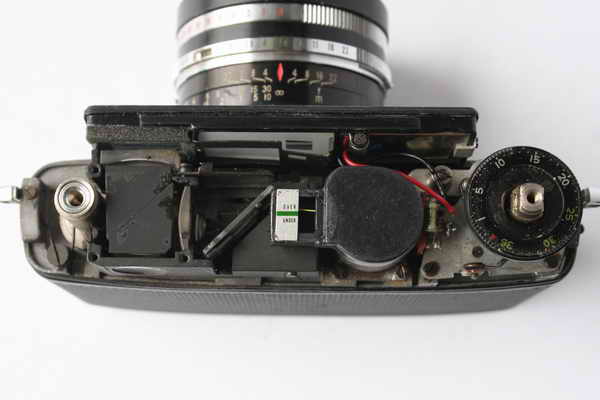

dessous ce qu'il se passait. Il faut alors dévisser 2 plaques
protégeant la face supérieure du
télémètre (flèches 1).
Il
apparaît alors que ce modèle utilise un prisme au lieu
d'un miroir semi-transparent. En dépit de toutes les manoeuvres
que j'ai pu effectuer le réglage était toujours mauvais,
alors j'ai sorti le télémètre grâce à
ses 2 vis, une à gauche et l'autre juste derrière le
miroir semi-transparent. Mais avant il faut sortir le
galvanomètre de la cellule.
Retour à l'index des réparation
Retour à l'index général
Après
inspection il s'est avéré que le prisme était tous
simplement décollé. J'ai nettoyé toutes les
parties optiques et ai recollé le prime avec de la colle
cyanolithe.

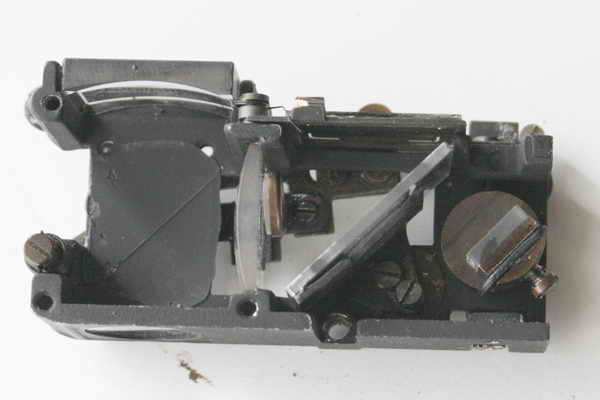

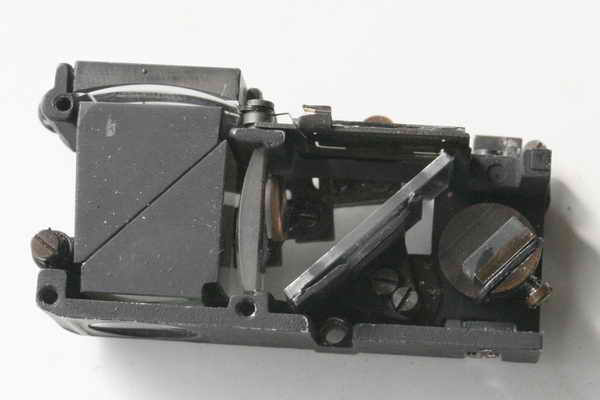

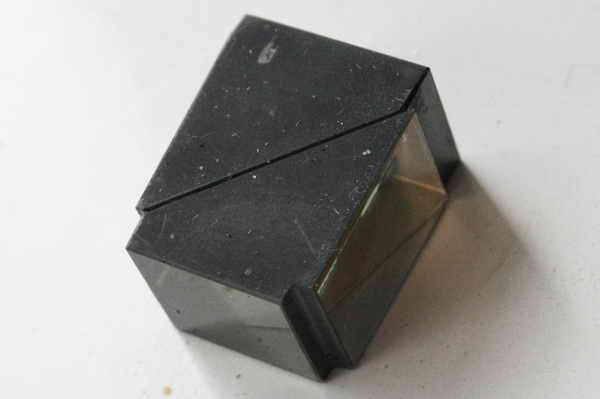

Cette photo montre la position du prime.
En
dépit de tous ces travaux il restait un problème, il
était impossible d'obtenir la mise au point au plus proche,

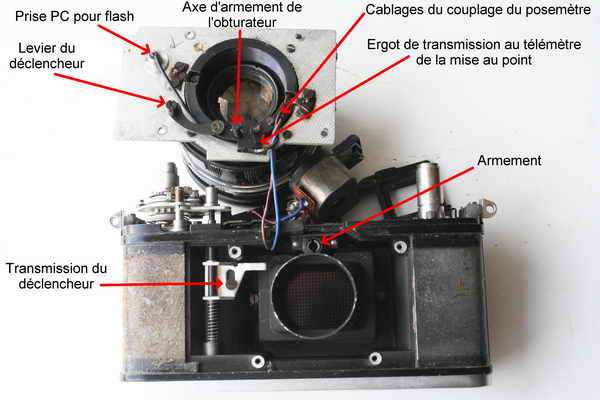

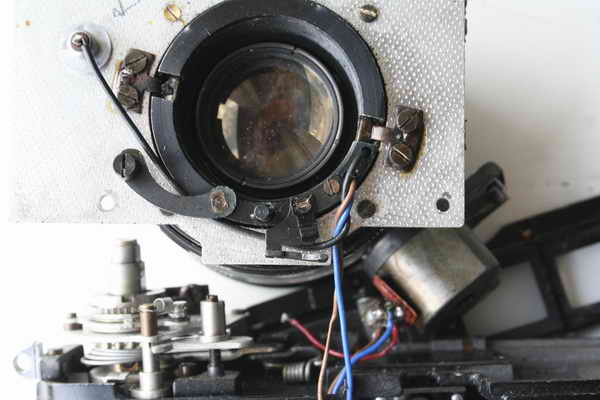

quelque chose entravait l'objectif. En observant la photo suivante vous
pouvez constater que 2 fils (en fait il y en avait 3) sont
placés entre la face avant de l'appareil et la petite plaque
noire percée de 2 trous qui sert de palpeur au
télémètre. Le seul moyen de remettre en
place ces câbles est d'accéder à la face
arrière de l'objectif.
Il
faut décoller délicatement la "cuirette" avec une lame
très fine, ce qui sur cet appareil est facile car elle est
épaisse et résistante. Il faut ensuite

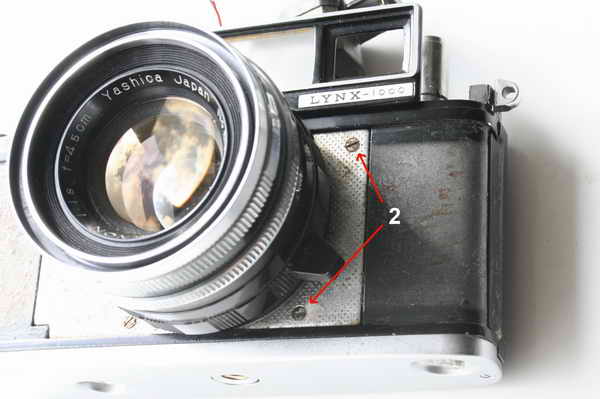

dévisser 4 vis situées de part et d'autre de l'objectif
(1 et 2).
L'objectif
démonté il m'a été facile de remettre les
fils en place. Il m'a été possible de nettoyer la
lentille arrière. Il est possible à ce stade de commencer
à démonter l'obturateur (c'est le seul moyen). Pour le
remontage il est indispensable de placer l'axe d'armement de
l'obturateur vertical pour qu'il puisse se glisser dans son logement.
